Giới thiệu về khóa học

Đây là khoá học mang lại cho các bạn các kiến thức và kỹ năng cần thiết để trở thành một người thiết kế PCB chuyên nghiệp (có thể đạt mức 3 năm kinh nghiệm) từ các kiến thức và kỹ năng nền tảng như đọc hiểu nguyên lý, tìm kiếm datasheet, thiết kế footprint, kiểm tra NET list, thiết kế mạch 4 lớp, bố trí linh kiện trên bo mạch in, đi dây, kiểm lỗi, xuất GERBER,.. cho đến việc phân tích chuyên sâu đặc tính nhiễu và khử nhiễu cho bo mạch in mà bạn đang thiết kế. Khoá học này là sự tổng hợp của các lớp Basic PCB DesignAdvanced PCB Design và EMC in PCB Design, là hành trang cần thiết cho các bạn sắp sửa bước vào công việc của một nhà thiết kế PCB chuyên nghiệp.

hinh nen

Học như thế nào?

  • Nếu bạn chọn học qua Skype: bạn sẽ được học qua skype, teamviewer, bảng online với Kỹ Sư có nhiều năm kinh nghiệm tại công ty thiết kế PCB của Nhật Bản. Tìm hiểu thêm
  • Nếu bạn chọn học qua tài liệu và video: bạn sẽ được cấp quyền truy cập vào tài liệu và video khóa học theo email của bạn, và bạn sẽ được hỗ trợ giải đáp thắc mắc. Không giới hạn số lần xem, thời gian xem.

Chuẩn đầu ra

🏆 Kiến thức
– Có hiểu biết về vấn đề điện tử bao gồm: linh kiện điện tử, mạch điện tử, cấu trúc bo mạch in điện tử từ 1 lớp đến nhiều lớp
– Có kiến thức về nhiễu và các phương pháp thiết kế khử nhiễu cho bo mạch in điện tử (PCB)
– Có kiến thức về quy trình thiết kế và sản xuất bo mạch in điện tử từ một lớp đến nhiều lớp
– Có kiến thức về an toàn lao động trong môi trường sản xuất bo mạch in công nghiệp
– Có ý thức và nhận biết tầm quan trọng của vấn đề môi trường trong quy trình sản xuất bo mạch in điện tử
– Phương pháp lập và quản lý dự án liên quan đến lĩnh vực thiết kế bo mạch in điện tử
🏆 Kỹ năng
        🔑 Kỹ năng nghề nghiệp
+ Có khả năng tư duy tổng hợp và hệ thống, thành thạo trong việc thiết kế bo mạch PCB, sử dụng tốt các phần mềm tính toán, thiết kế bo mạch in điện tử
+ Có khả năng phân tích, dự đoán và sửa chửa sai hỏng của các bo mạch in điện tử
+ Có khả năng thiết kế, sáng tạo các sản phẩm cơ điện tử từ kiến thức thiết kế phần cứng PCB đã được đào tạo
+ Đề xuất, thiết kế các giải pháp tự động hóa cho các hệ thống điều khiển, các modul sản xuất linh hoạt, hệ thống điều khiển các quá trình
+ Có năng lực tư vấn, thiết kế, kiểm tra, giám sát kỹ thuật, lắp đặt linh kiện điện tử trên bo mạch in điện tử
+ Có khả năng tiếp cận, nắm bắt công nghệ mới trong lĩnh vực thiết kế và sản xuất bo mạch in điện tử
+ Có khả năng tự nghiên cứu, tự đào tạo để không ngừng cập nhật, nâng cao kiến thức; khả năng vận dụng kiến thức và kỹ năng về thiết kế bo mạch in điện tử
+ Trình bày, giải đáp và phản biện các vấn đề thuộc lĩnh vực thiết kế bo mạch in điện tử
       🔑 Kỹ năng mềm
+ Có khả năng ứng xử, giao tiếp, lập giải pháp PCB một cách bài bản, chuyên nghiệp
+ Có khả năng làm việc theo nhóm thông qua hoạt động thảo luận, thiết kế mạch in, làm mạch in và sử dụng các công cụ thiết kế trên máy tính
+ Có kỹ năng tìm hoặc tự tạo việc làm, thực thi, và tạo thu nhập cho cá nhân, nhóm và tập thể.

Bạn sẽ học những gì?

Bạn sẽ được học các nội dung chính sau:

PHẦN CƠ BẢN (8 buổi)

  • Một số loại mạch PCB thông dụng và các tiêu chuẩn của nó
  • Giới thiệu về các thành phần có trên bo mạch in (PAD, Paste, Solder, Silk v.v..)
  • Giới thiệu về cấu trúc và đặc tính của bo mạch in
  • Các phương pháp thiết kế Footprint Symbols (tính PAD, tính VIA, tính SPACE)
  • Thiết kế Schematic Symbols (sử dụng Excel để tạo thư viện nhiều chân)
  • Giới thiệu phương pháp tìm kiếm datasheet nâng cao
  • Các phím tắt trong Altium 21
  • Hướng dẫn đặt luật Rules, Netclass, Layer Set, Layer Pair v.v..
  • Kỹ thuật bố trí linh kiện trên bo mạch in
  • Kỹ thuật phân bố nguồn
  • Kỹ thuật bố trí đường mạch in
  • Các quy tắc bố trí Silkscreen
  • Hướng dẫn tạo logo Art PCBs
  • Tạo và xuất tập tin GERBER, DRILL, Pick and Place, Drill Chart v.v..
  • Sử dụng Camstatic, GerbTool để import gerbers, check short/open.
  • Hướng dẫn liên hệ đặt mạch in tại nhà máy
  • Thực hành thao tác một số dự án PCB (Library, Schematic, Layout)

PHẦN NÂNG CAO (4 buổi)

  • Lý thuyết thiết kế HighSpeed
  • Các công cụ hỗ trợ thiết kế HighSpeed trong Altium: Length Matching, Length Turning, Differential pair routing
  • Thiết kế bo mạch 4-6 lớp
  • Hướng dẫn đặt luật Rules, Netclass, Layer Set, Layer Stack Manager, Drill Chart v.v..
  • Thiết lập Blind VIA, Through VIA, Buried VIA
  • Phân tích và thiết kế trên Ground Plane, Power Plane, Routing Plane
  • Ưu nhược điểm các Stackup thường dùng
  • Kỹ thuật bố trí linh kiện trên bo mạch in
  • Kỹ thuật phân bố nguồn
  • Kỹ thuật bố trí đường mạch in
  • Các quy tắc bố trí Silkscreen
  • Tạo và xuất tập tin GERBER, DRILL, Pick and Place, Drill Chart v.v..
  • Sử dụng Camstatic, GerbTool để import gerbers, check short/open.
  • Hướng dẫn liên hệ đặt mạch in tại nhà máy
  • Thực hành thao tác một số dự án PCB (Library, Schematic, Layout)

PHẦN THIẾT KẾ CHỐNG NHIỄU (4 buổi)

  • Cấu trúc, các thành phần trên bo mạch in nhiều lớp
  •  Các loại nhiễu thường gặp trên bo mạch in (nhiễu băng rộng, nhiễu băng hẹp, nhiễu xuyên kênh, …)
  • Các phương pháp thiết kế chống nhiễu (lựa chọn mặt phẳng đất, kỹ thuật phân bố nguồn, kỹ thuật bố trí linh kiện, giao tiếp bọc chắn, …)
  • Bài tập dự án mẫu

BÀI MẠCH CUỐI KHÓA (Mới 2021)

Bài mạch này sẽ đi xuyên suốt 2 tháng buổi học. Đi từ khâu:

  • Đưa ra yêu cầu của hệ thống
  • Phân nhóm và chọn đề tài -> Các nhóm sẽ phân tích yêu cầu hệ thống được chọn
  • Đưa ra các giải pháp thiết kế phần cứng cho các yêu cầu đó
  • Lựa chọn linh kiện chính
  • Đưa ra các khối mạch cho các yêu cầu đó theo các linh kiện chính đã được chọn
  • Thiết kế tính toán mạch nguyên lý cho các khối mạch
  • Layout PCB -> Xuất file đặt mạch -> Đặt đóng chíp.

Link video và tài liệu của khóa học

(Chú ý: nội dung tại các link 1, link 2, link 3 là giống nhau, nên chỉ cần dùng một link duy nhất)

Khóa BASIC PCB Design

  • Phần tài liệu đọc (link1) hoặc (link2) hoặc (link3)
  • Video bài học bản Altium 16 (link1) hoặc (link2)
  • Video bài học bản Altium 18 (link1) hoặc (link2) hoặc (link3)
  • Video bài học bản Altium 21 (link1)

Khóa Advanced + EMC

  • Phần tài liệu đọc (link1) hoặc (link2)
  • Video bài học bản Altium 18 (link1) hoặc (link2)
  • Video bài học bản Altium 21 (link1)

Hướng dẫn truy cập tại đây các bạn nhé!

Học phí khóa học qua Skype/Google Meet + Video

(Học phí niêm yết chung, chưa xét đến các trường hợp miễn/giảm học phí)

  • Sinh viên: 2tr3
  • Người đi làm: 2tr99 (Trong tháng 10/2022 chỉ còn 2tr3)

Học phí học qua Video, được giải đáp thắc mắc qua Zalo (Không giới hạn số lần truy cập, tải về máy 90% số video, thời hạn hỗ trợ giải đáp và cập nhật video 10 năm)

  • Sinh viên 390k
  • Người đi làm 490k

Phương tiện học

  • Internet ổn định
  • Máy tính: Cài sẵn phần mềm Altium, Skype, TeamViewer
  • Tai phone (có mic) như tai phone điện thoại
  • Skype: tải về máy Đàm thoại nhóm, chia sẽ màn hình làm việc trong nhóm với nhau
  • TeamViewer: tải về máy Chia sẽ màn hình làm việc trong nhóm với nhau, điều khiển máy tính từ xa
  • Slack: tải về máy hoặc dùng bản online Trao đổi chia sẽ tài liệu, làm việc nhóm online
  • Trello: https://trello.com/  Giao nhiệm vụ về nhà làm (bài tập và dự án mẫu), báo cáo tiến độ làm bài tập / dự án mẫu, nêu khó khăn và nhận các gợi ý hướng dẫn
  • Bảng online: http://cosketch.com
  • Bảng vẽ điện tử: http://wacomvietnam.vn (chỉ người dạy chuẩn bị)
  • Camera IP: Ghi hình trực tiếp bảng viết (chỉ người dạy chuẩn bị)
  • Máy tính điện tử, giấy nháp, bút highlight, datasheet

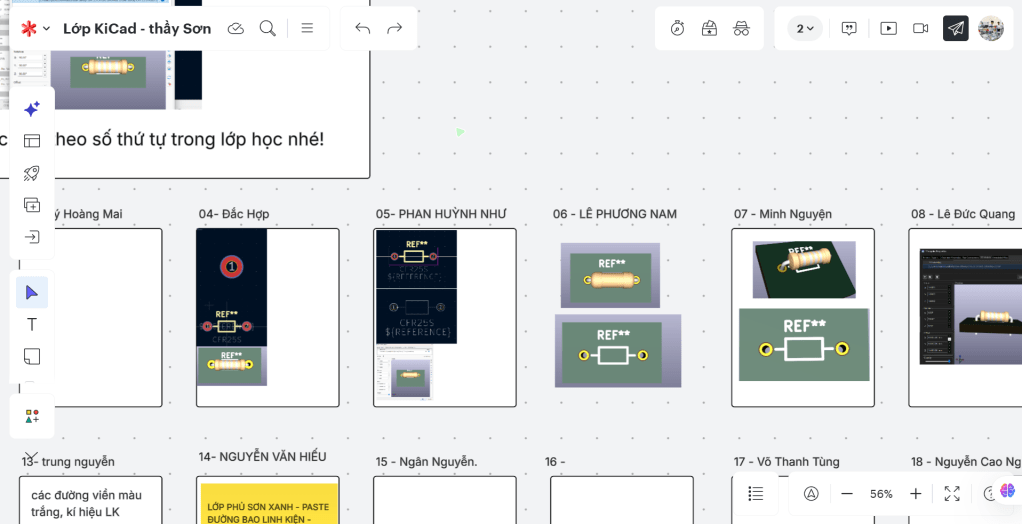

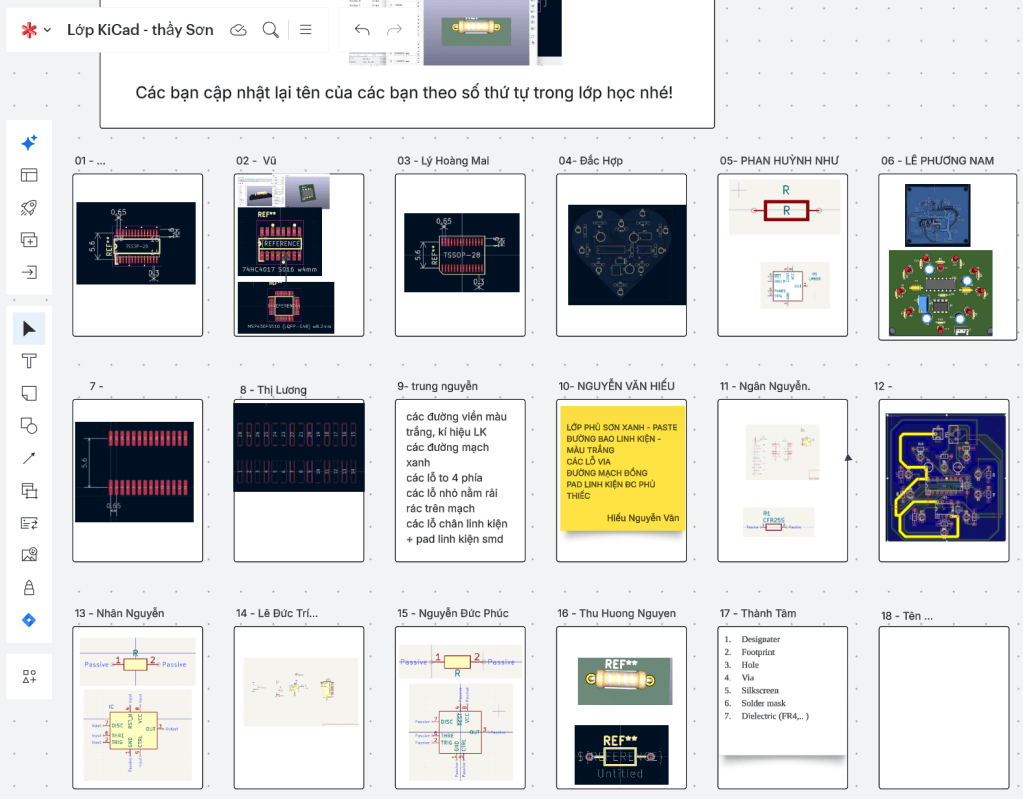

Sản phẩm đầu tay của học viên

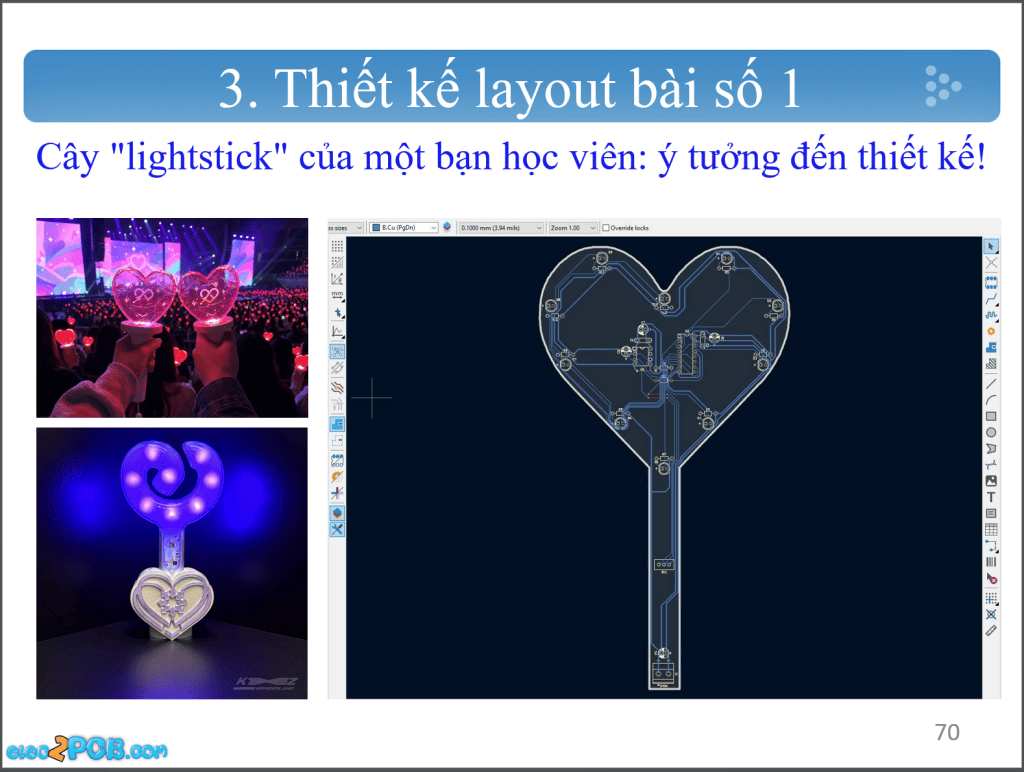

Một số hình trích dẫn trong nội dung khóa học

This slideshow requires JavaScript.

Screenshot_338

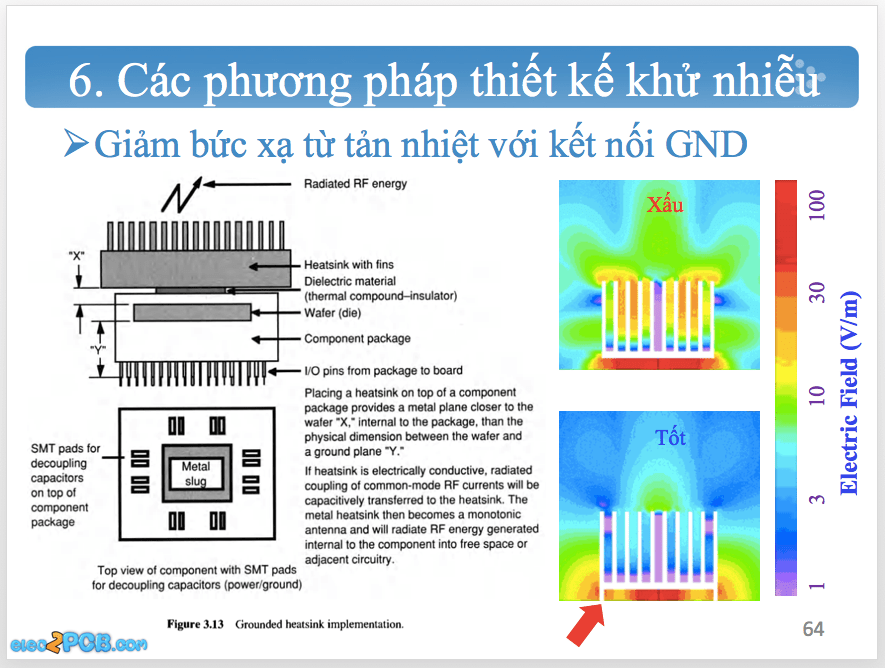

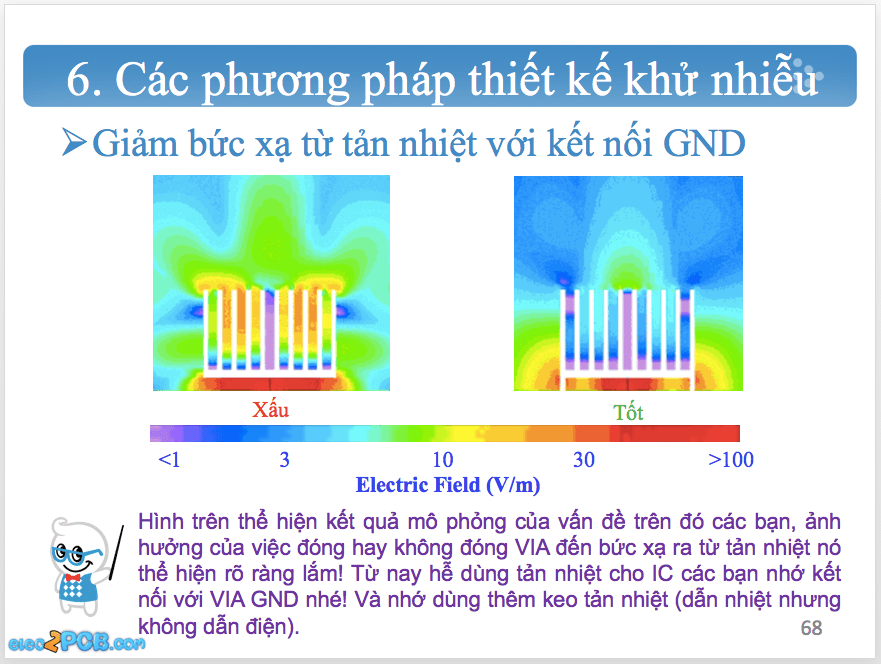

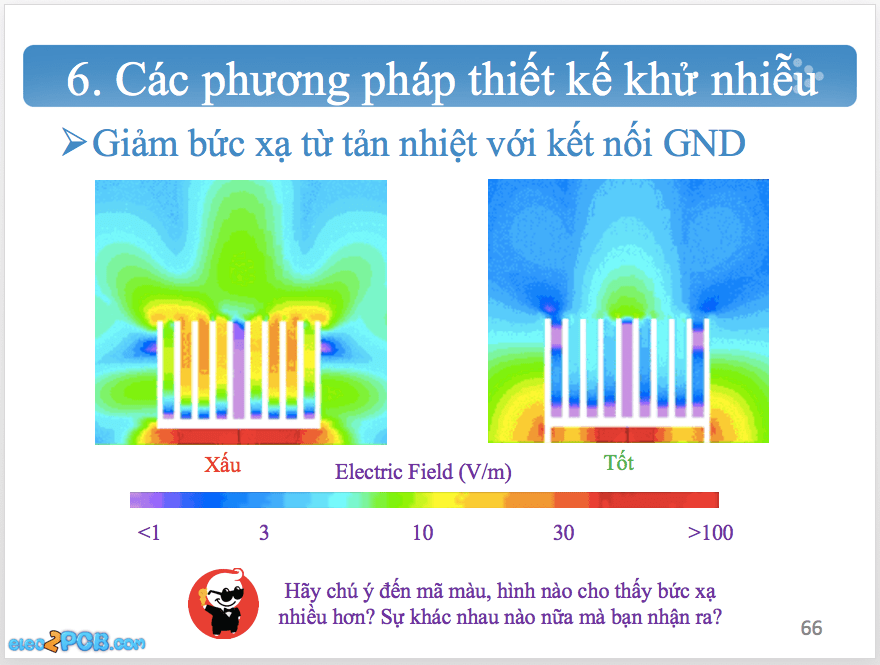

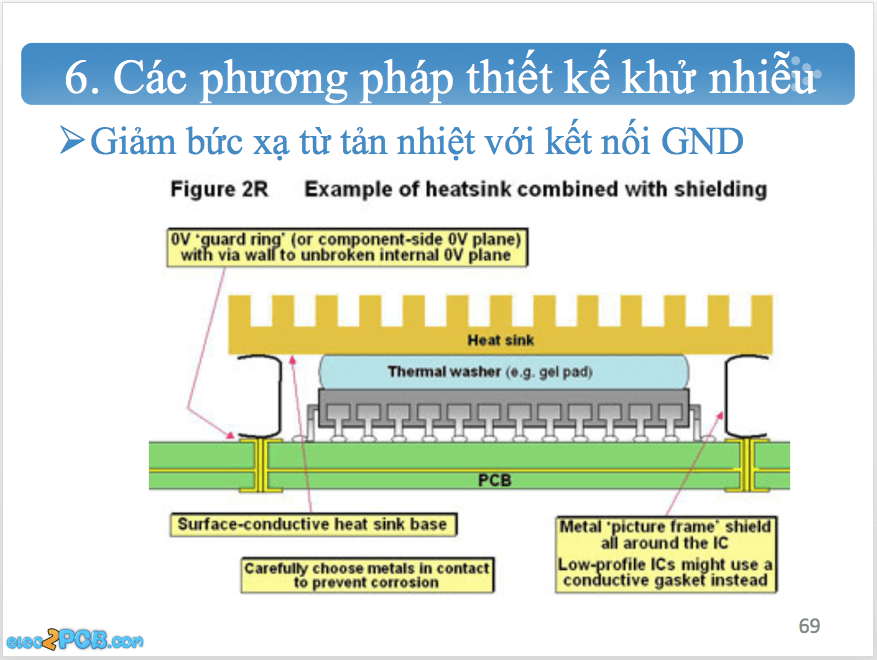

Có thể bạn chưa biết? Tản nhiệt như cái anten bức xạ nhiễu từ linh kiện ra bên ngoài!!

Video mẫu của khoá học

👉Video mẫu hướng dẫn thao tác Length Matching, Length Turning cho các cặp dây Differential Pair:
👉Video mẫu hướng dẫn thao tác đi dây Differential Pair kết hợp với Length Matching, Length Turning cho 2 sợi dây đó:
👉Video mẫu hướng dẫn tạo và dùng Blind VIA:

Và một số video sửa bài mạch cho học viên:

Thời lượng và thời gian học qua Skype, Google Meet

  • Thời lượng: 40 tiết trên lớp và 80 tiết luyện tập ở nhà (1 tiết = 45 phút)
  • Thời gian học linh động theo thời gian rảnh của học viên, tuần học 2 buổi, mỗi buổi 2.5 tiết , học trong 8 tuần.



Tổng hợp các video về thủ thuật và phím tắt trên Altium 21

Tổng hợp các video về thủ thuật và phím tắt trên Altium 18

Gặp người hướng dẫn

son

Thông tin về người hướng dẫn các bạn có thể xem ở đây.

Các khóa học liên quan đến khóa này:

advance basic

emc new-adv-pcb

cst sch
